TUGAS 1 3D OBJEK menggunakan AutoCad

Assalamualaikum Wr. Wb



         Kali ini ane , akan menyajikan sebuah tutorial dasar untuk pembuatan gambar 3D dan 2D di AutoCad 2013 , dan juga sebagai bentuk tugas ane untuk nilai harian , ini adalah tugas ke satu . semoga  bermanfaat .

1. Buat Clynder D.33 , T.92

2. Lalu Buat Clnder lagi dengan D.62 T.8

3. Selanjutnya Copy Clynder D.62 , T.8 tadi menjadi 2 lalu satukan dengan D.33 , T.92 . Sehingga berbentuk seperti Barbel.

4. lihat tampak depan dengan view 2D , dan move 2 Cylnder yang sebelumnya di copy di geser ke kanan untuk cylnder yang kiri sejauh 2 , dan geser ke kiri untuk clynder yang kanan sejauh 2 . sehingga akan seperti ini dan UNIon (satukan)

5. Lalu Buat tampak 3D lagi . Buat Clynder dari TOP view , dan Buat Clynder Ukuran D.33 T.46

6. Selanjutnya buat clynder lagi dengan D.62 , T.8

7. Lalu satukan Clynder D.33 T.46 dan Clynder D.62 , T.8 , dan move clnder D.62 , T.8 ke bawah 2 . sehingga hasilnya seperti ini dan UNIon (satukan)

8 .Satukan dua objek yang  telah di UNIon tadi menjadi satu dan UNIon , sehingga hasilnya .

9. Fillet bagian kiri dan kanan titik pertemuan 2 benda yang tadi kita union , dengan R.14.5

10. Lalu Fillet R.2 di bagian cakram bagian luar

11. Selanjutnya Fillet Dengan R.3 , yaitu bagian cakram dalam .

12. Lalu sekarang buatlah cylinder dengan D.19 , dan T.95 untuk melubangi bagian dalam .

13. Selanjutnya satukan dan subtrack , sehingga menjadi lubang seperti ini :

14. Sekarang buatlah cylinder D.19 , T.46

15. Satukan di bagian atas dengan tampak atas lalu subtrack , sehingga menjadi seperti ini :

16. Lalu sekarang buatlah 4 lingkaran dengan fungsi array .

17. Lalu Extrude untuk melubangi bagian cakram , lalu satukan dengan 3 bagian cakram tersebut , sehinnga akan menjadi seperti ini :

18. Lakukan Pelubangan lagi pada Cakram bagian kanan dan kiri

19. Hingga akhirnya jadi seperti ini :

Untuk Tahap Pembuatan gambar refrensi ukuran dengan dua dimensi , inilah langkah – langkahnya :

1.    Slice menjadi dua bagian

2.    Lalu gunakan fungsi Flatshot

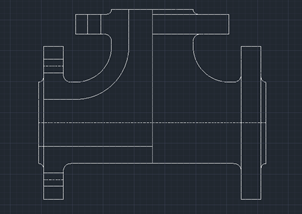

3.    Lalu gunakan fungsi X untuk explode , sehingga kita bisa trim garis garis yang tidak di butuhkan . sehingga menghasilkan gambar 2D seperti ini :

4.    Setelah itu mengarsir , dengan command H .

5.    Lalu yang terakhir ialah memberikan ukuran dengan fungsi dal , dan radius . sehingga akan jadi seperti ini :

Sekian toturial dari ane , kurang lebihnya mohon maaf ,

Wassalamualaikum Wr.Wb
