Mach adalah salah satu perangkat lunak yang berfungsi untuk
mengontrol mesin CNC sekaligus berfungsi untuk
mengeksekusi gcode. untuk menghubungkan antara
perangkat lunak dengan perangkat keras dibutuhkan suatu
perantara yaitu DB25 sebagai perantara komunikasi.
Tampilan Mach3
Untuk
memulai mengoperasikan Mach3 software:
1. klik 2 kali shortcut Mach3 Loader yang terdapat pada
desktop, stelah itu akan muncul jendela Session
Profile, pilih Mach3Mill/OK. Maka akan muncul
jendela aplikasi Mach3 CNC Controler
2.
setelah itu pilih menu Config/Select Native
Units/MM’s/OK (setingan ini berfungsi untuk
mengatur satuan langkan motor).

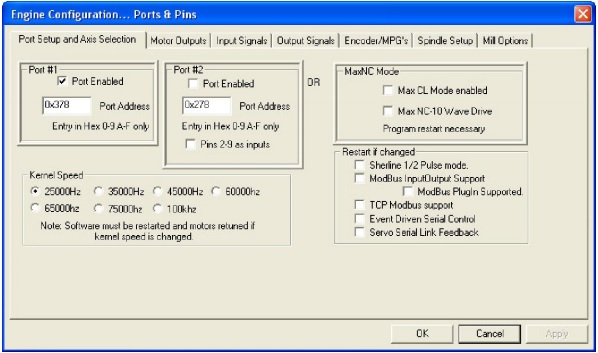

3. untuk menentukan configurasi port dan pin, pilih
menu config/ports and pin. Maka akan muncul
jendela “engine Configurations… Ports And Pins”
4. tentukan port output
5.
tentukan motor outputs

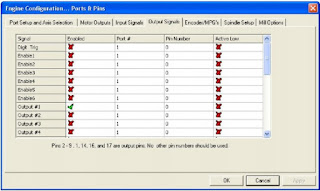

6. atur input sinyal
7. tentukan output sinyal
8. setelah semua selesai diatur pilih Apply/OK
Motor Configuration
Untuk mengatur kepresisian dan
kecepatan motor,
pilih menu config/motor tuning. Maka akan muncul
jendela “motor tuning and setup”
1. tentukan jumlah langkah motor pada kolom “steps
per” (jika angka yang dimasukan salh akan
mempengaruhi kepresisian gerak motor, untuk
menentukan “jumlah step motor dalam satu putaran
dibagi jarak antara ulir”)
2. tentukan “velocity’ (berfungsi mengatur kecepatan
putaran motor)
3. tentukan “accelerations” yaitu kecepatan pindah
antara satu titik ketitik lainnya saat proses membuatan
layout benda kerja (sebisa mungkin garis grafik
paling atas terletak antara angka 0.1-0.4)
4. isi kolom step pulse dan dir pulse pada nilai maksimal
atau 5.
5. pilih save axis setting dan ulangi langkah yang sama
pada setiap axis., jika telah selesai pilih OK.
6. untuk mengecek setingan motor telah presisi atau
belum, tekan tombol Tab pada keyboard maka
muncul MPG Mode pada jendela aplikasi Mach3
CNC Controler.
7. tentukan “cycle jog step”,
8. tentukan nilai federate (kecepatan gerak motor)
9. jika telah ter-seting dengan benar klik tombol jog
mode.
Before
After
10. jika telah selesai, klik tombol RESET, gerakan setiap
axis dengan menggunakn tombol navigasi yang
terdapat pada keyboard (¨ = X
Axis, ¯ = Y
Axis,
Page Up/PageDown = Z Axis)
11. Hitung apakah sudah sesuai antara cycle jog step
dengan gerak motor yang sesungguhnya.
Homing/Limits
Untuk menentukan letak posis home pada mesin dapat diatur
melalui menu homing/limits, tetapi agar menu ini dapat
berfungsi dibutuhkan 3 buah limit switch untuk memberi
sunya letak home position. Berikut adalah cara
mengconfigurasi homing/limits :
1. pilih menu config/homing, maka akan muncul jendela
motor homing/softlimits
2. klik kolom Reserved pada X Axis, Y Axis, Z Axis
yang sebelumnya X > Ö
3. tentukan nilai
speed (velocity x prensentase/100)
4. jika telah selesai klik OK.
Home Position Test
1. untuk mengetes apakah home/limits berfungsi dengan
baik klik tombol RESET/REF ALL HOME
2. jika home position telah berfungsi sebagaimana
mestinya maka warna merah yang terdapat pada Zero
X, Zero Y, dan Zero Z akan berubah menjadi hijau
Load G-Code
1. klik tombol
Load G-Code, cari dimana tempat
menyimpan file g-codenya, klik open. Maka display
gcode yang tadinya kosong akan terisi
2. Klik tombol RESET/Cycle Start, maka mesin akan
beroperasi sesuai dengan gcode yang dimasukkan.
3. jika semua langkah telah selesai maka mesin akan
berhenti secara otomatis, apabila terjadi kesalahan
pada gcode klik tombol feed hold, dan apabila untuk
menyudahi klik tombol stop.
